Rockna Audio Wavedream Reference Signature

Detailní popis produktu

Referenční R2R DAC převodník s FPGA architekturou, diskrétní ladder topologií a proprietárním digitálním zpracováním.

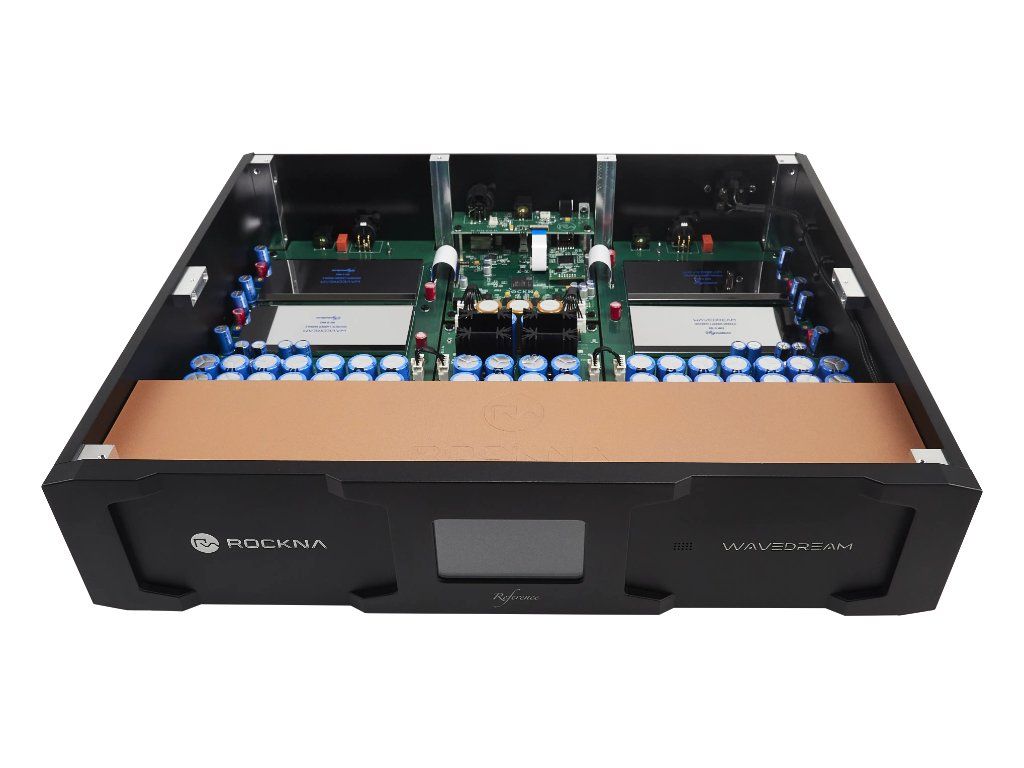

Rockna Wavedream Reference je high-end D/A převodník postavený na vlastní modulární architektuře kombinující FPGA procesing, diskrétní R2R ladder DAC moduly a plně diskrétní analogový výstupní stupeň. Konstrukce nepoužívá standardní integrované DAC čipy – samotná konverze probíhá prostřednictvím vlastních RD ladder modulů řízených samostatnými FPGA algoritmy. Celý systém je založen na softwarově definované architektuře, takže firmware aktualizace mohou měnit i samotné chování interních obvodů a digitálního zpracování.

Digitální sekce využívá vlastní FPGA platformu s masivním paralelním DSP výkonem. Veškerý signál je interně převzorkován pomocí 16× upsamplingu na 705,6 nebo 768 kHz, což Rockna považuje za optimální pracovní frekvenci pro analogovou část DAC modulů. Převzorkování zajišťují proprietární Parks–McClellan digitální filtry s přibližně 5000 taps, dostupné v režimech Linear, Minimum a Hybrid phase. Výpočty probíhají v 68bitové matematické přesnosti a využívají paralelní DSP bloky s výkonem kolem 15 GMACS, což umožňuje extrémně přesné digitální zpracování bez degradace signálu.

Klíčovým prvkem konstrukce je diskrétní sign-magnitude hybrid ladder topologie, řízená FPGA procesorem přímo na úrovni jednotlivých DAC modulů. Architektura podporuje vzorkovací frekvence až do 6 MHz, přičemž analogový výstup DAC modulů zůstává nebufferovaný, aby byla zachována maximální transparentnost a minimalizovány zásahy do signálové cesty. Analogová sekce pracuje v čisté třídě A a využívá kombinaci JFET a bipolárních tranzistorů, což přispívá k velmi nízkému šumu, nízké výstupní impedanci a vysoké rychlosti odezvy.

Časování zajišťuje proprietární systém Femtovox clock, který syntetizuje převodní hodiny přímo u DAC sekce bez dodatečných reklockovacích stupňů. Rockna uvádí přesnost řízení kolem 1 ppb a jitter přibližně 300 fS, což významně omezuje časové chyby při převodu digitálního signálu. Konstrukce současně využívá memory-based PLL a asynchronní digitální vstupy s vysokofrekvenčním zachytáváním signálu.

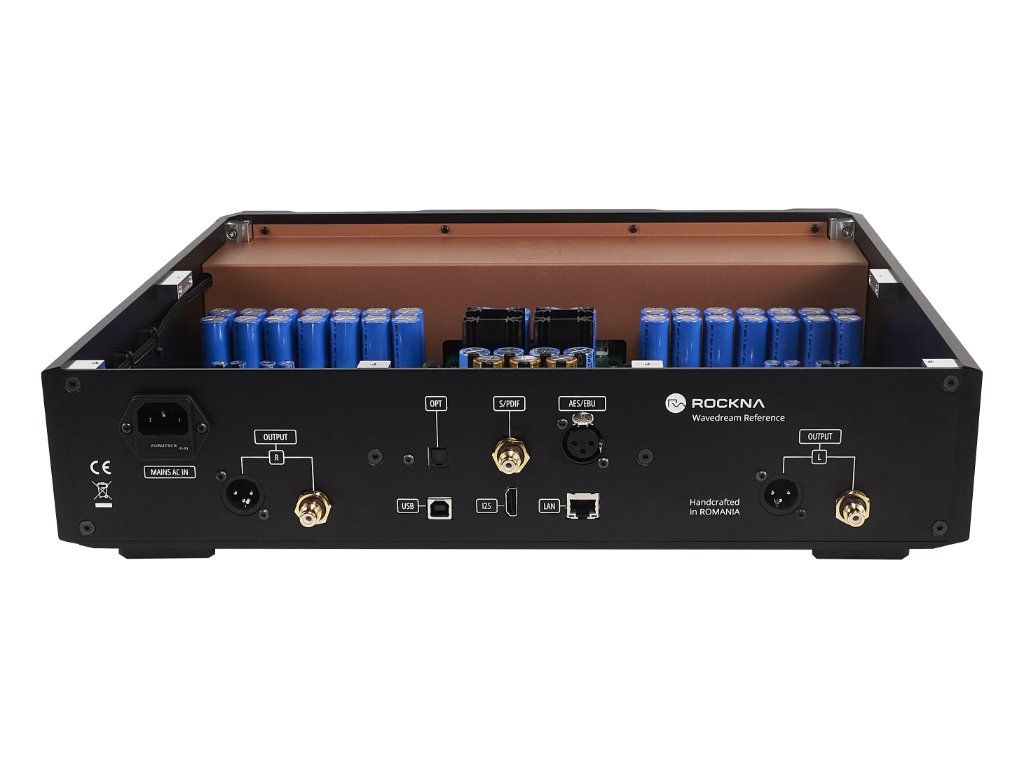

Součástí Wavedream Reference je také plně integrovaný network renderer, implementovaný přímo do FPGA/ZYNQ architektury bez oddělené streamer sekce. Toto řešení eliminuje další mezistupně v digitální signálové cestě a snižuje potenciální zdroje jitteru a rušení. Převodník podporuje široké spektrum digitálních vstupů včetně USB, AES/EBU, S/PDIF, I2S a LAN v závislosti na konfiguraci.

Kombinace FPGA zpracování, diskrétní ladder architektury, proprietárního clock managementu a analogového výstupu ve třídě A přispívá k mimořádně stabilní prostorové scéně, vysoké mikrodynamice a přesné reprodukci jemných detailů bez digitální tvrdosti. Nízká hladina šumu a vysoká linearita umožňují zachovat strukturu nahrávky, separaci nástrojů i přirozenou tonalitu bez umělého zvýraznění detailů.

Klíčové vlastnosti:

• Diskrétní R2R ladder DAC moduly
• Proprietární FPGA architektura Rockna
• 16× upsampling a Parks–McClellan filtry
• Femtovox clock systém s ultra nízkým jitterem
• Diskrétní analogový výstup ve třídě A
